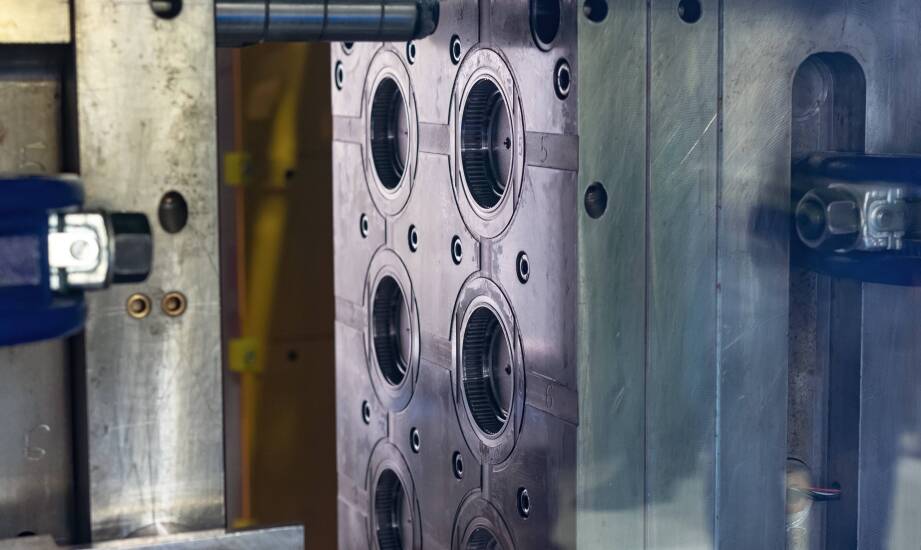

Jak wymagania motoryzacji i AGD zwiększają złożoność projektu formy wtryskowej

Prosty detal – obudowa przycisku do panelu AGD lub zatrzask w elemencie motoryzacyjnym. Na rysunku technicznym wygląda jak płaska płytka z kilkoma otworami. Szybko okazuje się jednak, że geometria wymaga podcięć, a montaż w większym zespole narzuca precyzyjne spasowanie. Projekt formy wtryskowej dla branży motoryzacyjnej czy AGD musi uwzględnić te ukryte wymagania, które znacząco komplikują konstrukcję narzędzia.

Przeczytaj również: Raczyński: Reprezentacja przed sądem rejestrowym – kluczowe korzyści dla przedsiębiorców

Od geometrii po estetykę – co komplikuje projekt wypraski?

Kształt i budowa wypraski decydują o stopniu skomplikowania całego procesu, jakim jest projektowanie form wtryskowych. Liczba podcięć wymaga ruchomych suwaków lub wysuwów, co zwiększa mechanikę formy i jej koszt. Podcięcia w kształcie litery T lub odwrotne nachylenia ścian uniemożliwiają proste otwarcie narzędzia, wymuszając zastosowanie dodatkowych mechanizmów. Wymagania montażowe pogłębiają problem – detale muszą pasować do innych komponentów z tolerancją poniżej 0,1 mm, co wpływa na rozmieszczenie kanałów chłodzących i punktów wtrysku.

Przeczytaj również: Jak diagnostyka ciągarek ujawnia ryzyko przestojów w produkcji drutu stalowego

W branżach motoryzacyjnej i AGD geometria łączy się z funkcjonalnością. Złączki samochodowe często mają wiele podcięć dla zatrzasków, podczas gdy obudowy sprzętów domowych wymagają jednolitej grubości ścianek (zwykle 1,5–3 mm), by uniknąć zapadlin. Te czynniki podnoszą trudność projektu, ponieważ forma musi jednocześnie zapewniać równomierny przepływ tworzywa i minimalizować naprężenia wewnętrzne. W branży motoryzacyjnej tolerancje wymiarowe sięgają ±0,01–0,05 mm dla kluczowych wymiarów, zgodnie z normami takimi jak IATF 16949. Z kolei w AGD kluczową rolę odgrywa estetyka powierzchni. Powtarzalność koloru i brak widocznych linii łączenia decydują o akceptacji wizualnej produktu, zwłaszcza przy produkcji wielkoseryjnej.

Od analizy do wdrożenia – jak proces projektowy wpływa na koszty?

Kluczowym etapem, który poprzedza fizyczną budowę formy, jest analiza wykonalności oparta na modelu 3D detalu. To wtedy symulacja przepływu tworzywa w oprogramowaniu Moldflow pozwala przewidzieć potencjalne problemy, takie jak linie łączenia, zapadliny czy paczenie się wypraski. Na podstawie tych danych podejmowane są decyzje dotyczące podziału formy, lokalizacji suwaków czy zastosowania rdzeni obracanych w celu zminimalizowania defektów. Właśnie na tym etapie firma Gamaplast wykorzystuje symulacje w swoim biurze konstrukcyjnym. Doświadczenie zdobyte przy budowie ponad 600 form dla branży motoryzacyjnej i AGD, poparte certyfikatami ISO 9001 oraz IATF 16949, pozwala zapewnić powtarzalność procesów od projektu po produkcję seryjną.

Wyniki analizy wpływają na dalsze decyzje techniczne i ekonomiczne. Wybór materiału na formę – na przykład stali P20 lub hartowanej stali 1.2311 – zależy od planowanej wielkości serii. Liczba gniazd w formie może zwiększyć jej koszt o 20–50%, ale jednocześnie skraca czas potrzebny na wyprodukowanie całej partii. Podobnie automatyzacja, choć podnosi początkowe nakłady, obniża koszt jednostkowy przy dużych wolumenach. Wszystkie te wybory wpływają na ostateczny harmonogram. Dla złożonych detali motoryzacyjnych czas przygotowania formy może wydłużyć się do 3–6 miesięcy, podczas gdy proste komponenty do AGD powstają czasem w 1–2 miesiące.

Ostatecznie złożoność projektu formy wtryskowej zależy od specyfiki branży: motoryzacja narzuca precyzję i normy, a AGD – estetykę i skalę produkcji. Prosty na pierwszy rzut oka detal może wymagać zaawansowanej, wieloetapowej inżynierii, gdy jego geometria, tolerancje i sposób montażu ujawnią ukryte wyzwania. Kluczem do sukcesu jest wczesne mapowanie ryzyk za pomocą symulacji, by uniknąć kosztownych poprawek na późniejszych etapach.
